Rangkaian produk ini merupakan solusi pemasangan untuk pemasangan modul fotovoltaik surya, inverter, kotak penggabung, tranSolFirsTechormers, kabel pada perairan seperti bendungan, danau, kolam, waduk dan daerah penurunan muka tanah bekas penambangan batu bara.
Item NO.:
SF-FLM-TGW02Pembayaran:
T/TAsal Produk:
ChinaWarna:
NormalPelabuhan Pengiriman:
Xiamen,ChinaLead Time:
within 20 working days

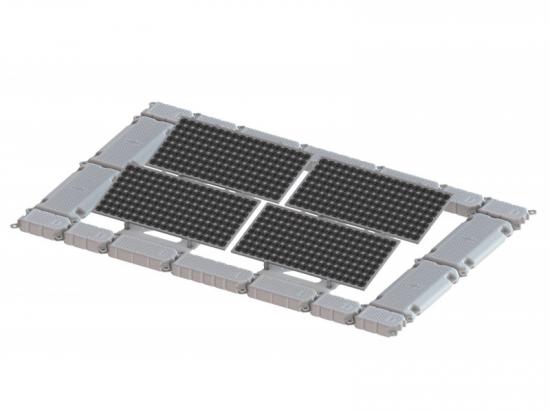

Sistem Pemasangan Mengambang

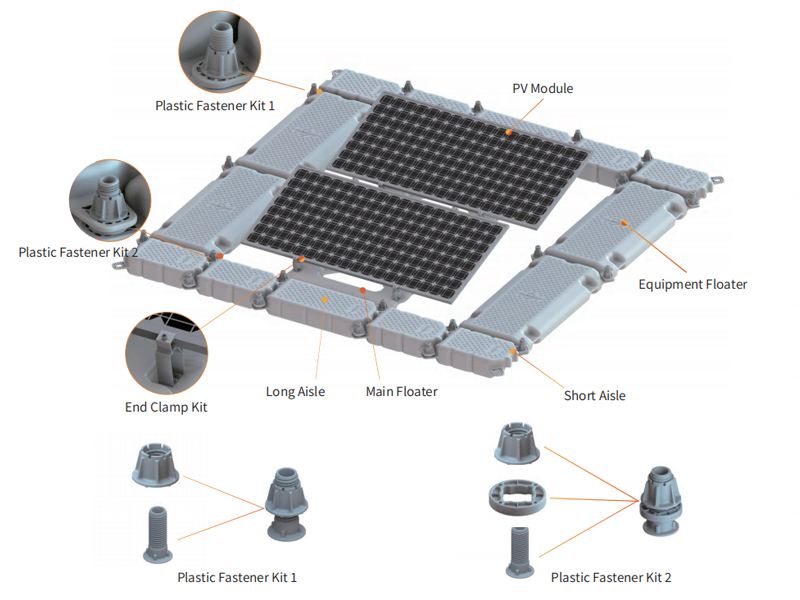

Struktur

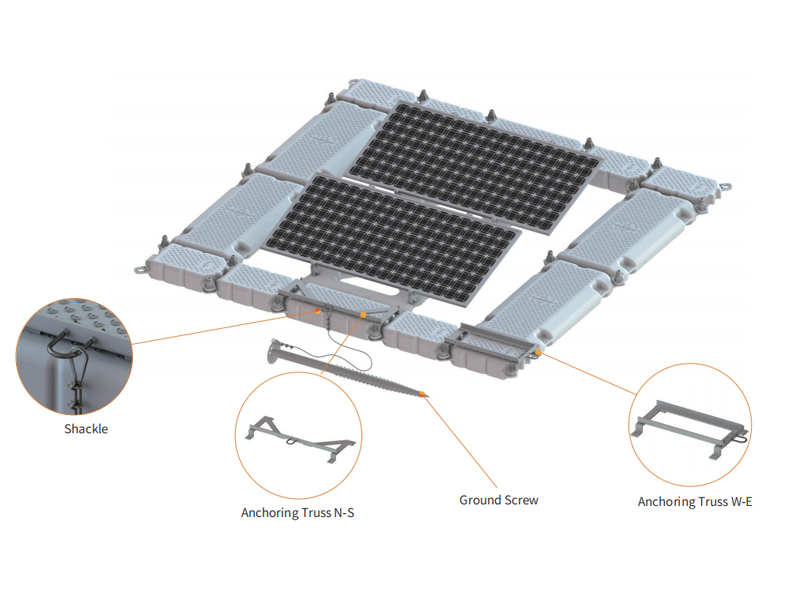

Sistem Penjangkaran

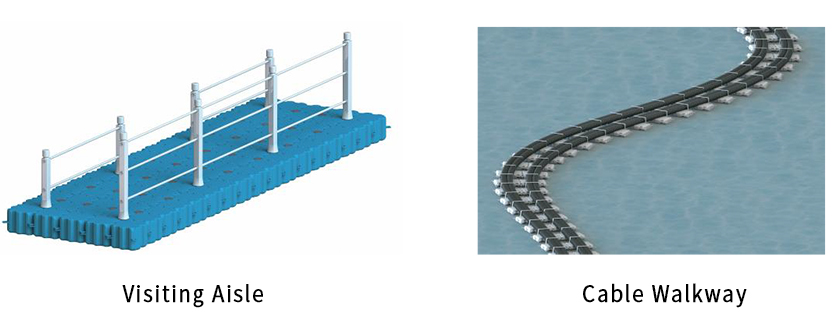

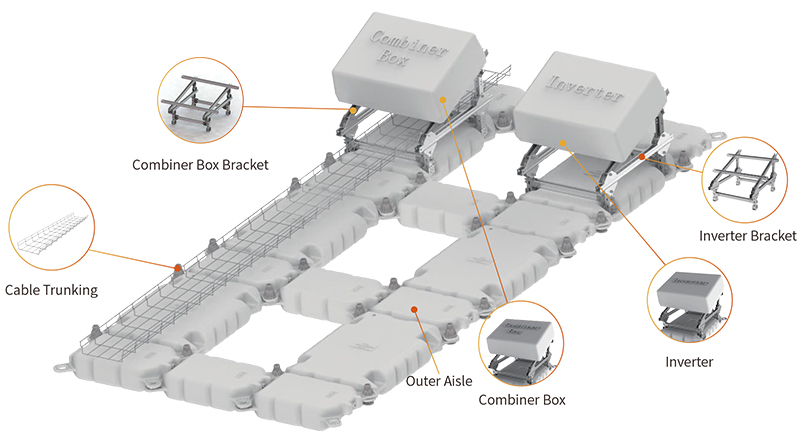

Braket Kotak Penggabung, Penyambungan Kabel, Lorong

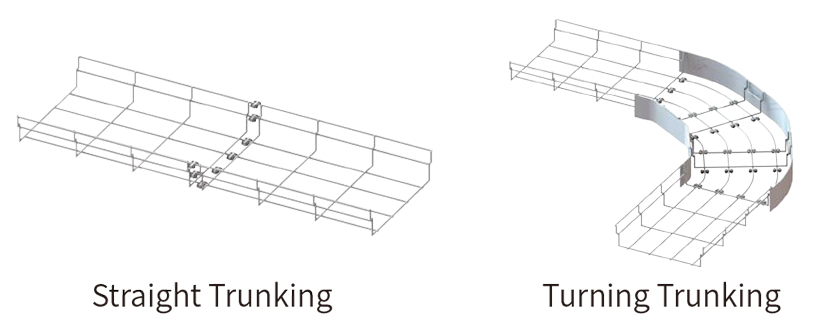

Jenis-jenis Trunking
|
Detail Teknis |
|
|
Deskripsi Desain: 1. Mengurangi penguapan air, dan memanfaatkan efek pendinginan air untuk meningkatkan pembangkitan daya. 2. Braket terbuat dari bahan paduan aluminium yang tahan api. 3. Mudah dipasang tanpa peralatan berat; aman dan mudah dirawat. |
|
|
Instalasi |
Permukaan Air |
|
Tinggi Gelombang Permukaan |
≤0,5m |
|
Laju Aliran Permukaan |
≤0,5m/detik |
|
Beban Angin |
≤36m/detik |
|
Beban Salju |
≤0,45kn/m² |
|
Sudut Kemiringan |
0~25° |
|
Standar |
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 |
|
Bahan |
HDPE, Aluminium Anodized AL6005-T5, Baja Tahan Karat SUS304 |
|
Jaminan |
10 Garansi Tahun |
Fitur:
1. Pemasangan mudah: setiap baris modul dapat dihubungkan menjadi beberapa baris (2 baris hingga 5 baris), yang memudahkan pemasangan.
2. Harga lebih rendah: karena karakteristik baris berkesinambungan, jumlah benda mengapung berkurang, dan biaya pun berkurang.
SolFirsTech-FLM-TGW02 direkomendasikan untuk dipasang pada kondisi luas perairan terbatas, beban angin kecil, dan lingkungan iklim yang sesuai untuk menghemat biaya.
Keuntungan
Sistem fotovoltaik terapung di atas air berbeda dengan proyek pembangkit listrik fotovoltaik di atas tanah dan atap.
Dengan menurunnya penggunaan sumber daya lahan, lahan yang tersedia untuk pembangunan pembangkit listrik fotovoltaik akan semakin langka di masa mendatang. Pada saat yang sama, keuntungan sistem fotovoltaik terapung di atas air perlahan-lahan mulai mendapat perhatian dari industri fotovoltaik.
Produk terapung yang dikembangkan oleh SolFirsTech memiliki keunggulan berikut sesuai dengan perkembangan pasar:
1. Menghemat sumber daya lahan, berdampak lebih kecil terhadap lingkungan ekologi perairan.
2. Penutup modul PV dapat mengurangi penguapan dan reproduksi alga.
3. Pengoperasian dan pemeliharaan yang mudah, pembangkit listrik fotovoltaik dibangun di atas air, yang dapat mengurangi polusi debu pada komponen dan memudahkan pembersihan komponen.
4. Hemat biaya.
5. Bahan yang dapat didaur ulang, mudah dibongkar dan dipasang.
6. Tidak ada pencemaran pada sumber air, air minum yang sesuai dengan standar pangan, dan sumber daya air tawar alami.
Referensi Proyek
Sistem fotovoltaik terapung di atas air berbeda dengan proyek pembangkit listrik fotovoltaik di atas tanah dan atap. Dengan menurunnya penggunaan sumber daya lahan, lahan yang tersedia untuk pembangunan pembangkit listrik fotovoltaik akan semakin langka di masa mendatang. Pada saat yang sama, keuntungan sistem fotovoltaik terapung di atas air perlahan-lahan mulai mendapat perhatian dari industri fotovoltaik.
