Tenaga surya fotovoltaik Sistem pembangkit listrik secara umum dibagi menjadi lima jenis berdasarkan jenis aplikasinya: sistem pembangkit listrik yang terhubung dengan jaringan, sistem pembangkit listrik di luar jaringan, sistem penyimpanan energi yang terhubung dengan jaringan, sistem penyimpanan energi yang terhubung dengan jaringan, dan sistem mikro-grid hibrida multi-energi.

1. Sistem pembangkit listrik fotovoltaik yang terhubung ke jaringan

Itu Sistem yang terhubung ke jaringan PV terdiri dari modul PV, inverter PV yang terhubung ke jaringan, meteran PV, beban, meteran dua arah, kabinet yang terhubung ke jaringan, dan jaringan listrik. Modul PV menghasilkan listrik DC dari cahaya dan mengubahnya menjadi listrik AC melalui inverter untuk memasok beban dan menyalurkannya ke jaringan. Sistem PV yang terhubung ke jaringan terutama memiliki dua mode akses ke jaringan, satu adalah "pembangkitan sendiri, kelebihan daya secara online", dan yang lainnya adalah "akses penuh ke jaringan".

Sistem pembangkit listrik fotovoltaik yang didistribusikan secara umum terutama mengadopsi mode "pembangkitan sendiri, kelebihan daya daring", listrik yang dihasilkan oleh sel surya memberikan prioritas kepada beban, ketika beban tidak habis, kelebihan listrik dikirim ke jaringan, ketika pasokan daya ke beban tidak mencukupi, jaringan dan sistem fotovoltaik dapat memasok daya ke beban pada saat yang bersamaan.

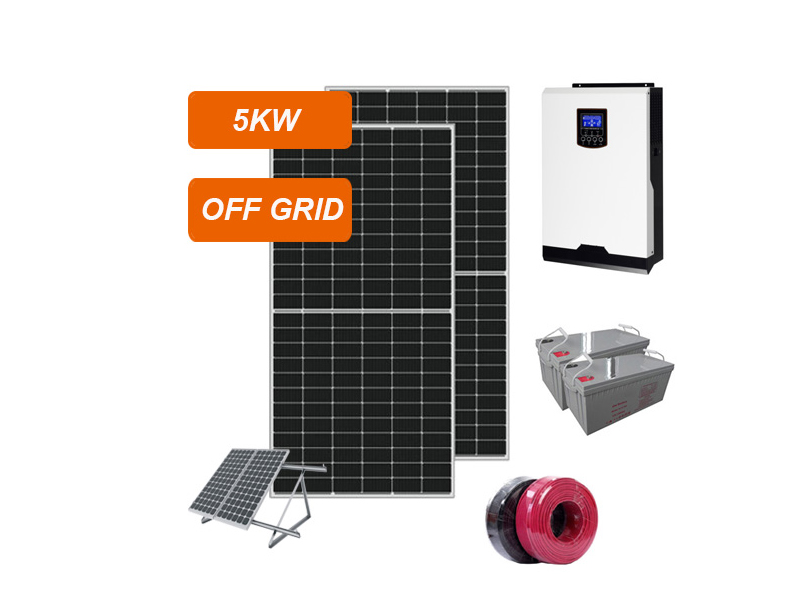

2. Sistem pembangkit listrik fotovoltaik off-grid

Sistem pembangkit listrik fotovoltaik off-grid tidak bergantung pada jaringan listrik dan beroperasi secara mandiri, dan umumnya digunakan di daerah pegunungan terpencil, daerah tanpa listrik, pulau-pulau, stasiun pangkalan komunikasi, dan lampu jalan. Sistem ini umumnya terdiri dari modul fotovoltaik, pengendali surya, inverter, baterai, beban, dll. Sistem pembangkit listrik off-grid mengubah energi surya menjadi listrik saat ada cahaya, memasok daya ke beban melalui inverter pengendali surya, dan mengisi daya baterai pada saat yang sama; saat tidak ada cahaya, baterai memasok daya ke beban AC melalui inverter.

Sangat praktis untuk daerah tanpa jaringan listrik atau sering terjadi pemadaman listrik.

3. Sistem penyimpanan energi fotovoltaik off-grid

Sistem pembangkit listrik fotovoltaik yang terhubung ke jaringan listrik banyak digunakan di tempat-tempat yang sering terjadi pemadaman listrik, tempat listrik fotovoltaik yang dihasilkan sendiri tidak dapat disalurkan, tempat harga listrik yang dikonsumsi sendiri jauh lebih mahal daripada harga listrik yang tersedia, dan tempat harga daya puncak jauh lebih mahal daripada harga daya palung.

Sistem ini terdiri dari modul fotovoltaik, mesin terpadu yang terhubung ke jaringan surya, baterai, beban, dll. Rangkaian fotovoltaik mengubah energi surya menjadi listrik saat ada cahaya, dan menyalurkan daya ke beban melalui inverter kontrol surya dan mengisi daya baterai pada saat yang bersamaan; saat tidak ada cahaya, baterai menyalurkan daya ke inverter kontrol surya dan kemudian menyalurkan daya ke beban AC.

Dibandingkan dengan sistem pembangkit listrik yang terhubung ke jaringan, sistem ini menambahkan pengontrol pengisian/pengosongan daya dan baterai, sehingga sistem PV dapat terus bekerja saat jaringan listrik padam, dan inverter dapat beralih ke mode kerja di luar jaringan untuk memasok daya ke beban.

4. sistem pembangkit listrik fotovoltaik penyimpanan energi yang terhubung ke jaringan

Sistem pembangkit listrik fotovoltaik penyimpanan energi yang terhubung ke jaringan dapat menyimpan kelebihan daya yang dihasilkan dan meningkatkan rasio pembangkitan sendiri dan konsumsi sendiri. Sistem ini terdiri dari modul fotovoltaik, pengontrol surya, baterai, inverter yang terhubung ke jaringan, perangkat deteksi arus, beban, dll. Ketika daya surya lebih kecil dari daya beban, sistem ini ditenagai oleh energi surya dan jaringan secara bersamaan. Ketika daya surya lebih besar dari daya beban, sebagian energi surya memberi daya pada beban dan sebagian menyimpan listrik yang tidak terpakai melalui pengontrol.

5. Sistem jaringan mikro

Mikrogrid adalah jenis struktur jaringan baru, jaringan distribusi yang terdiri dari pasokan daya terdistribusi, beban, sistem penyimpanan energi, dan perangkat kontrol. Mikrogrid dapat mengubah energi terdesentralisasi menjadi listrik secara lokal dan kemudian menyalurkannya ke beban lokal di dekatnya. Mikrogrid adalah sistem otonom yang mampu melakukan pengendalian, perlindungan, dan manajemen sendiri, dan dapat dioperasikan baik secara paralel maupun terpisah dari jaringan eksternal.

Jaringan mikro merupakan gabungan efektif dari berbagai jenis sumber daya terdistribusi untuk mencapai komplementaritas berbagai energi dan meningkatkan pemanfaatan energi. Jaringan mikro dapat sepenuhnya mendukung akses berskala besar ke sumber daya terdistribusi dan energi terbarukan, serta mewujudkan pasokan berbagai bentuk energi yang sangat andal ke beban, yang merupakan cara efektif untuk mewujudkan jaringan distribusi aktif dan transisi dari jaringan tradisional ke jaringan cerdas.
